LEDフォーカス照射ユニット。深紫外領域において高い放射照度を実現。

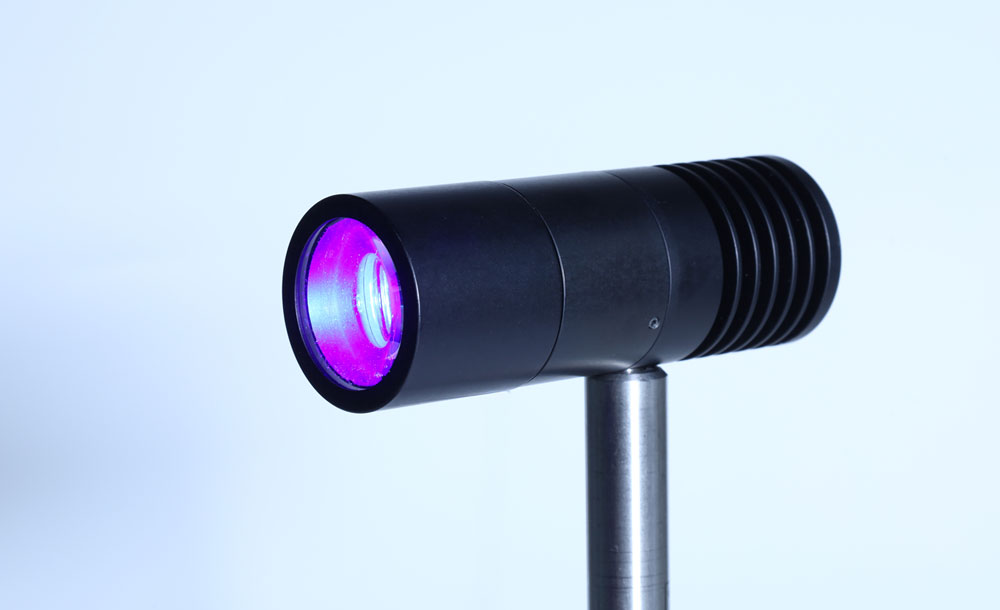

LEDフォーカス照射ユニット / D-TERASUシリーズ
深紫外線LEDの光を高密度に集光する専用光学系により、当社深紫外線LED照射ユニットの中で最高レベルの放射照度を実現しました。

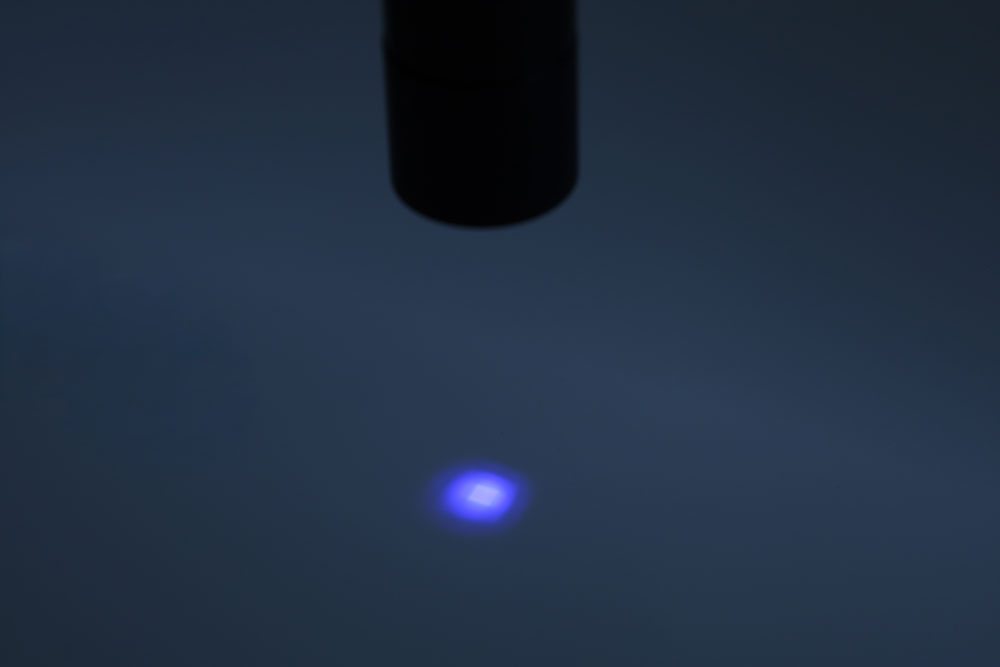

狭い照射エリアで高いエネルギー密度を発揮し、半導体製造プロセス、表面改質、光化学反応など、高照度UVC光源を必要とする用途に最適です。
特 長
① 高い放射照度・狭い照射エリアを実現する専用レンズ設計
- 深紫外線LED（UVC/UVB）の光学特性に最適化した専用レンズ設計により、高い集光効率を実現し、 極めて高い放射照度と狭い照射エリアを同時に達成。
- 照射距離は、実使用範囲となる50mmで最大性能が得られるよう光学系を最適化。
- SPOT光源（DSLシリーズ）で実証されてきた高信頼性ヒートシンク構造を採用し、深紫外線LEDに特有の発熱特性を効率的に制御。
- 小型筐体でありながら、長時間の連続照射でも出力変動が少ない安定した深紫外線（UVC/UVB）の照射を実現。

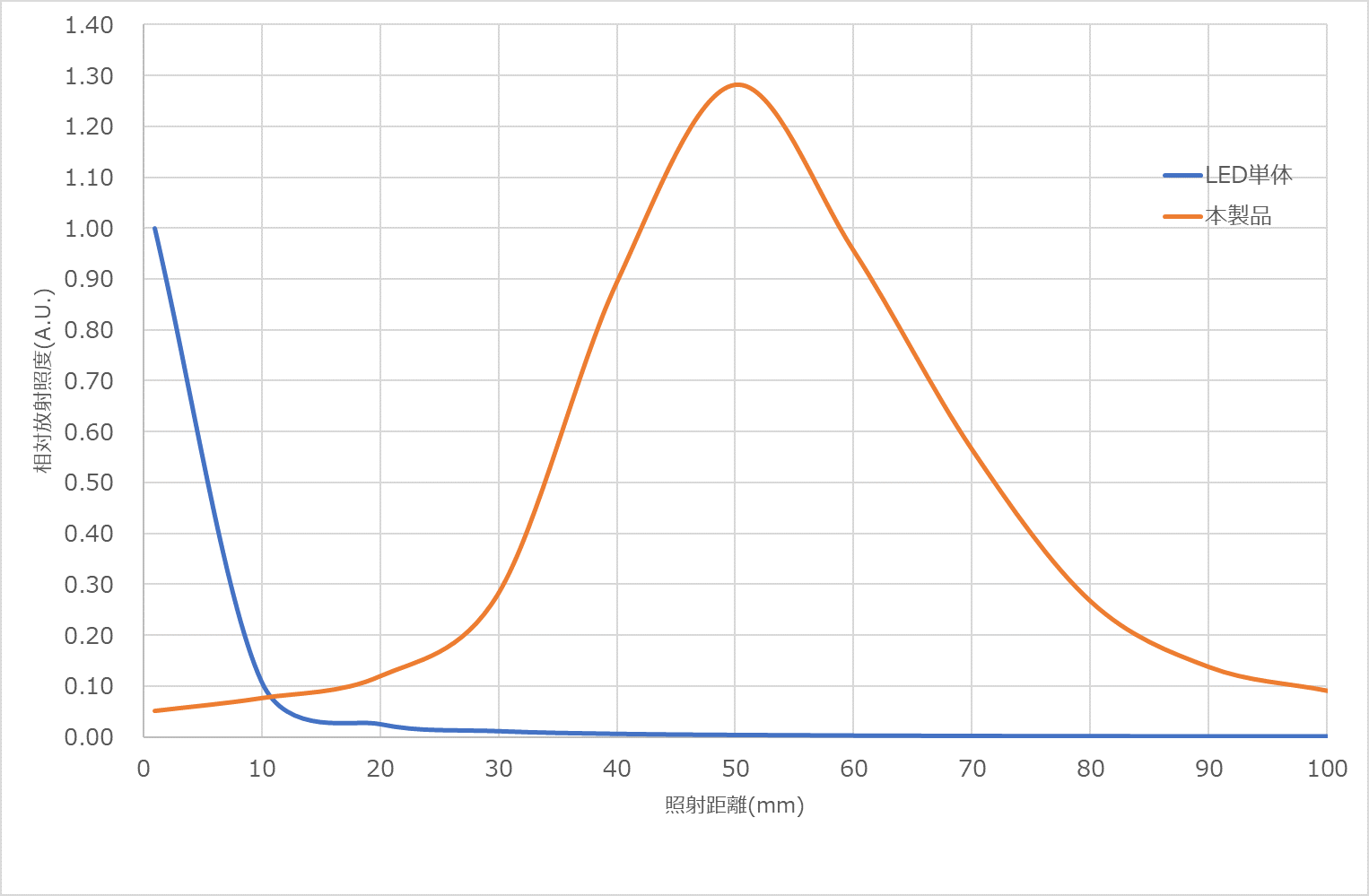

本製品とLED単体の距離別照度比較
② 安定した照射を支える高信頼性筐体・熱設計
用 途
表面改質・化学反応・分析/計測等に幅広くご利用いただけます。
仕 様
| 型 式 | DPF-280S |
| ピーク波長 | 280nm |
| 照射距離 | 50mm |
| 放射照度(参考値) | ≧500mW/cm2 |
| 照射エリア | 約φ4mm |
| 電流値〔If〕 | 350mA |
| 外形寸法 | φ30×87.8 |
| 重 量 | 約120g |
注意事項
本製品は極めて強い紫外線を放射しますので、点灯中は必ず保護メガネ、手袋等の保護具を着用し、肌の露出を避けてください。
