SPOT光源(IR-LED照射装置)。分析・検査機器、検査用照明、農業、各種センサー類に。

SPOT光源 (IR-LED照射モジュール)/D-TERASUシリーズ

SPOT光源(IR-LED照射モジュール:760nm~1900nm)は、その光源に省エネルギーで長寿命、環境にやさしい赤外線LEDを用いており、自社設計の光学素子を組み合わせたLED照射モジュールです。 その用途は多岐にわたり、多様な産業や医療、農業分野で活躍することが期待されています。

デモ機の貸し出しを行っています、お問い合わせフォームよりご連絡ください。
(貸し出し状況により、お時間を頂戴する場合がございます。)

※SPOT光源「高出力タイプ」の取り扱いはこちら↓
 ▶ SPOT光源 (高出力UV-LED照射モジュール):235nm~405nm

高出力UV-LED照射モジュール

特 長

  • 光学設計を活用し、LED光源の指向性を制御。高い放射照度を実現しています。
    光学設計による配光角の制御のグラフ

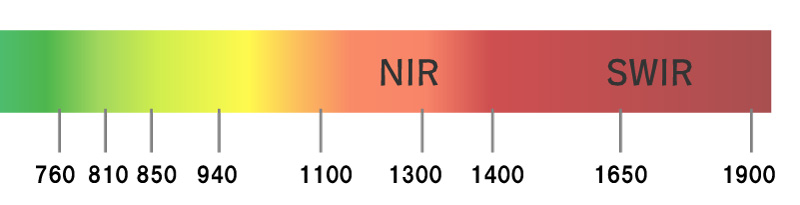

  • 幅広い波長ラインナップ
    NIR(760nm)〜SWIR(1900nm)まで幅広く、利用いただけます。
    光学設計による配光角の制御のグラフ

  • 導入のしやすさ
    部品の共通化などコストを抑えているため、おもとめやすい価格帯となっております。


用 途


分析/検査機器・検査用照明・農業・各種センサー類等に幅広くご利用いただけます。

IR-LED照射モジュールの用途(分析/検査機器・検査用照明・農業・各種センサー類)

仕 様


型 番 DSL-760S DSL-810S DSL-850S DSL-940S DSL-1100S DSL-1300S DSL-1650S DSL-1900S
波 長 760 nm 810 nm 850 nm 940 nm 1100 nm 1300 nm 1650 nm 1900 nm
配光角 〔FWHM〕 約10 deg
放射照度 WD=50㎜
(mW/cm2)
≧80 ≧65 ≧75 ≧65 ≧65 ≧50 ≧18 ≧12
電流値 〔If〕 350 mA 1000 mA
冷却方式 自然空冷
外形寸法 φ30×66 (㎜)
重 量 約90 g


◆ 専用電源(オプション) : SPOT光源に対応した1灯のLEDを点灯させることに適した電源です。

型 番 UPS0350D10 UPS1000D10
入力電圧(DC) 12V
出力電流 350mA 1000mA
出力電圧 2~10V
出力電力 3.5W 10W
調光機能 10段階
外形寸法(突起部除く) 170×85.5×35.5(mm)
重 量 約200g
高出力UV-LED照射モジュールの電源オプション

高出力UV-LED照射モジュールと電源の接続部分

 オプション

◆ モジュール
  拡散照射モジュール だ円照射モジュール
型 番 -DM01 -LM01
製品イメージ 拡散照射モジュール だ円照射モジュール
寸 法 φ30.5×16.5(mm)(ねじ部含む)
照射イメージ
W.D.=50mm時
拡散照射モジュールの照射イメージ
だ円照射モジュールの照射イメージ
照射エリア(FWHM) W.D.=50mm時 φ18mm 27×12(mm)


 注意事項

 照射部より強い光が発せられます。必ず保護メガネを着用し、絶対に光源を直視しないでください。
