UV-Uniform™(UV-LED均一照射ユニット)

UV-LED均一照射ユニットは比較的少量のLEDで均一な放射照度を得ることができます。そのため、省電力で広範囲(100x100mm)の均一化が可能です。
【対応波長:265、280、310、365、405nm】
本製品は、φ90mmのシャーレへの照射に最適ですが、ご要望の照射距離・照射面積にもカスタム対応いたします。また、複数の波長を組み合わせたパターンも対応可能です。

UV-Uniform™(UV-LED均一照射ユニット)

特 長

  優れた均一照射性

  • 照射エリア内均一度±10%
  • 光学設計の工夫でLEDのばらつきによる照度ムラを改善します

  高効率

  • リフレクタにより照度ロスを低減
  • 従来品よりピーク照度が高く、照射時間を短縮できます

  広い照射エリア

  • 一度に広範囲を均一照射

※ご仕様に合わせてカスタマイズ対応が可能です

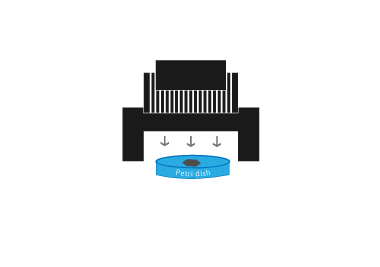

UV-LED均一照射ユニッの
                    照射イメージ

 照度分布 (シミュレーション)

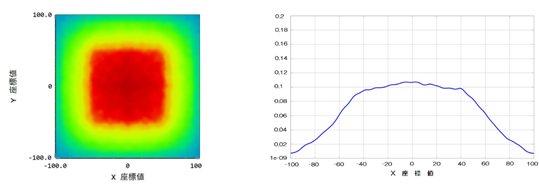

【UV-Uniform™】

UV-Uniform™(UV-LED均一照射ユニット)の照射分布

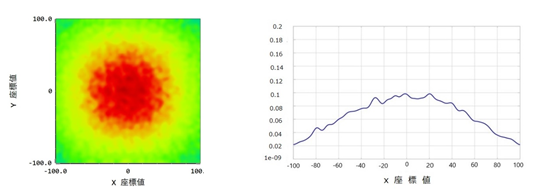

【従来品】

従来の照射分布

 設計仕様 (デモンストレーション機)


項 目 単 位 内 容
波長 nm 265~
照射エリア mm 100×100
照度 mW/㎠ 波長により変動
均一性 ±10
W.D. mm 50
冷却方式 - 強制空冷
外形寸法 mm W170×D140×H150
最大消費電力 W 25
入力電圧 - AC100V240V
重量 kg 1.8

※ご仕様に応じたカスタム対応が可能です、お気軽にお問合せください。


用 途

 分析関係、光反応関係、殺菌、UV硬化関連など幅広くご利用いただけます。

紫外線照射用途例

 注意事項

 本製品は紫外線を放射しますので、点灯中は必ず保護メガネ、手袋等の保護具を着用してください。
