|株式会社大興製作所| UV-LED、レーザー、紫外線ランプを光学技術と組み合わせてご提案

UV-LED均一照射モジュール

UV-LED均一照射モジュールは、深紫外(UVC)LEDを用いた均一照射モジュールです。
通常120度程度に拡がるLEDの光に対して、光学系を用いることで指向性を高め、高い放射照度を維持しつつ、照度ムラの少ない、均一な照射を実現しました。
紫外領域の透過特性の優れた特殊な光学素子を利用することで、365nmに代表されるUVA領域だけでなく、300nm以下の深紫外(UVC)領域にも対応しています。

UV-LED均一照射モジュール

特 長

  高い均一性

  高い放射照度

  波長バリエーション(265,280,310,365,405nm)

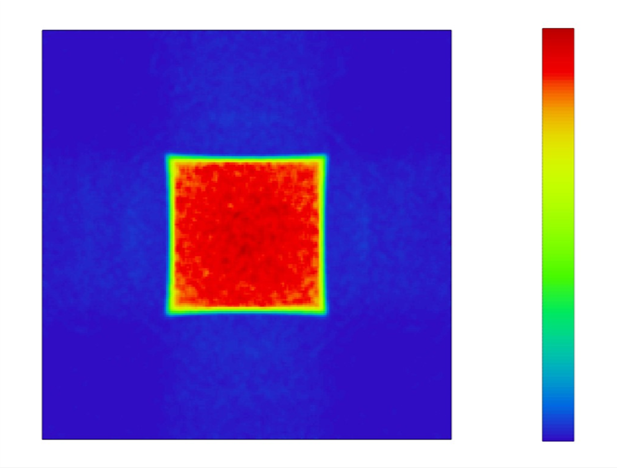

照度分布シミュレーション図

照射分布シミュレーション

用 途

分析計測・硬化・光化学反応・殺菌等、幅広くご利用いただけます。

高出力UV-LED照射モジュールの用途


仕 様

型 式 DUL-***S
波 長  265,280,310,365,405(nm) 
放射照度 15mW/cm2(280nm時)
照射エリア 15×15(mm)
均一度 ±10%
照射距離 約30mm
外形寸法 φ30×95(mm)
重 量 TBD

※型式***には波長が入ります。



 注意事項

 本製品は強い紫外線を放射しますので、点灯中は必ず保護メガネ、手袋等の保護具を着用してください。
